游泳池挂壁水下灯怎么接线和安装？五个步骤轻松搞定

游泳池挂壁水下灯在RGB和单色模式下怎么接线，在土建池和胶膜池怎么安装？首先泳池挂壁灯分为RGB七彩模式和单色模式安装，RGB模式下需要连接一个信号同步遥控器，可以通过触摸手柄、手机APP远程控制变换光色效果、跳变速度、灯具亮度；单色模式下相对比较简单，只要连接一个变压器即可。

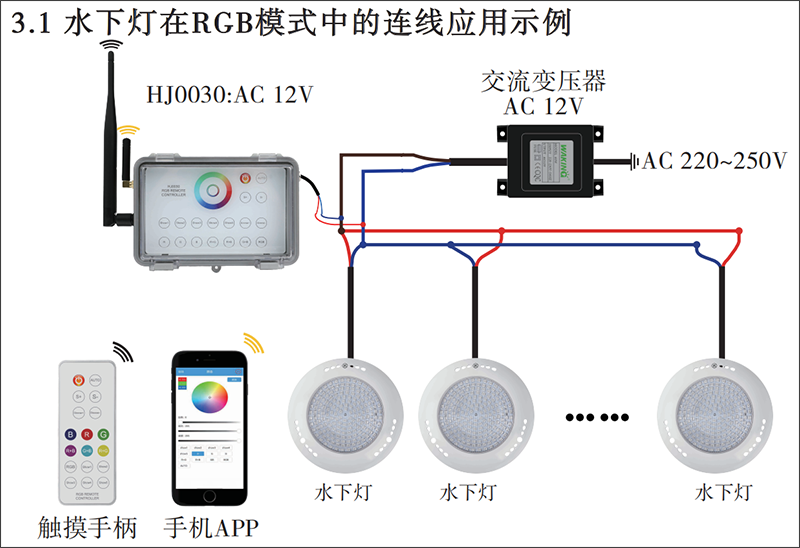

水下灯RGB模式接线图

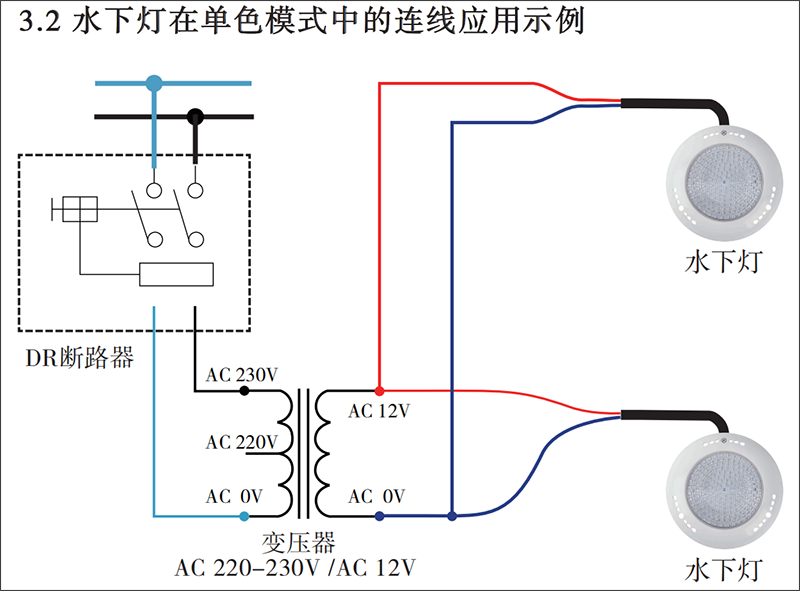

水下灯单色模式接线图

游泳池挂壁水下灯在土建池中的安装应用说明：

1.安装前需确保土建池壁表面平整，将安装支架贴平至泳池壁上，确定安装支架适当的位置；

2.使用水下灯随附的圆头十字槽自攻不锈钢螺丝将支架拧紧后，确保支架已被固定在泳池壁上；

3.在支架一旁的土建池壁中预留出一个穿线孔，将水下灯的电线穿过该孔，连接至变压器或接线盒的电路中；

4.水下灯的面盖上带有TOP标志的，TOP标志向上，即12点钟方向。没有TOP标志的，螺丝孔的方向向上，即12点钟方向；

5.将水下灯面盖上的螺丝孔与支架上的螺丝孔位置对齐，使用随灯的十字槽沉头自攻不锈钢螺丝将水下灯面盖拧紧。

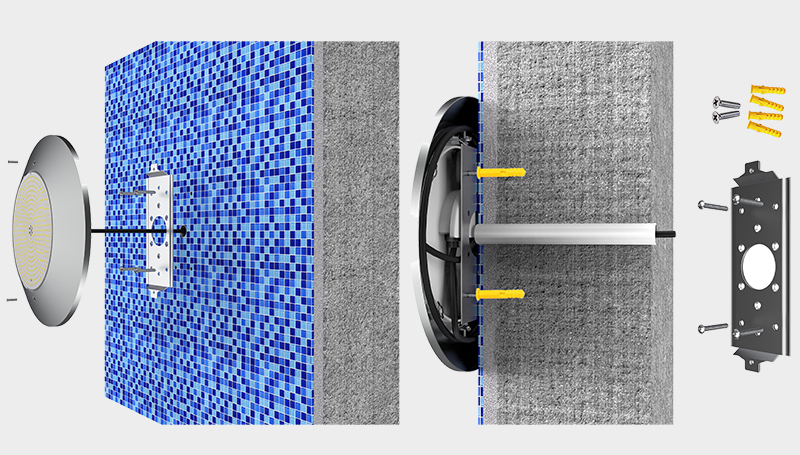

游泳池挂壁水下灯土建池安装图

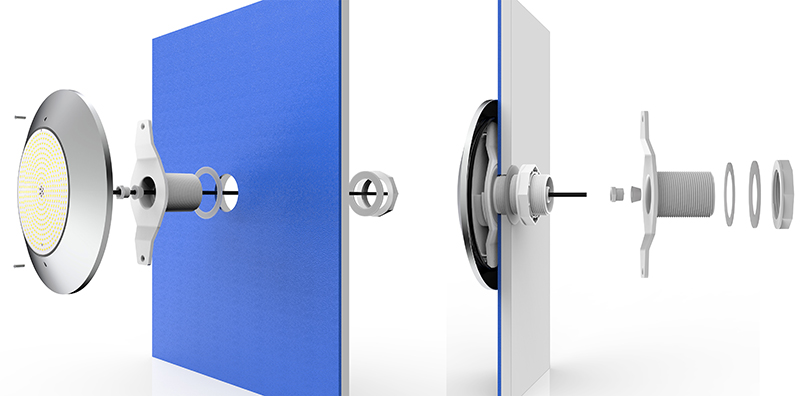

游泳池挂壁水下灯胶膜池安装图

游泳池挂壁水下灯在胶膜池中的安装应用说明：

1.安装前需确保胶膜池表面平整，然后在胶膜池壁上开2个大小合适的孔；

2.将水下灯随附的2个O型胶圈放置在支架上，支架穿过胶膜,把剩下2个O型胶圈放置在支架上， 再把2个透明防水胶圈放置在支架上，把支架用六角螺母固定在胶膜上；

3.将水下灯的电线穿过锁线螺母、锁线防水圈和支架的电线孔，拧紧锁线螺母；

4.预留的电线缠绕在水下灯的后面，方面日后维修；

5.将水下灯面盖上的螺丝孔与支架上的螺丝孔位置对齐，使用水下灯随附的十字槽沉头自攻不锈钢螺丝把水下灯面盖拧紧。
